摇摆筛子的机械工作原理

摇摆筛是一种常用的振动筛分设备，也被称为摇床或摇动筛。它通过振动电机的振动力使筛面产生摇摆运动，从而实现对物料的筛分、分级和分离。摇摆筛通常由振动电机、筛箱、筛网和支撑系统组成。摇摆筛广泛应用于冶金、化工、矿山、建材、食品等行业，用于物料的分级、分离、筛选和除尘等工艺。下面将详细介绍摇摆筛子的机械工作原理。

摇摆筛子的机械工作原理：

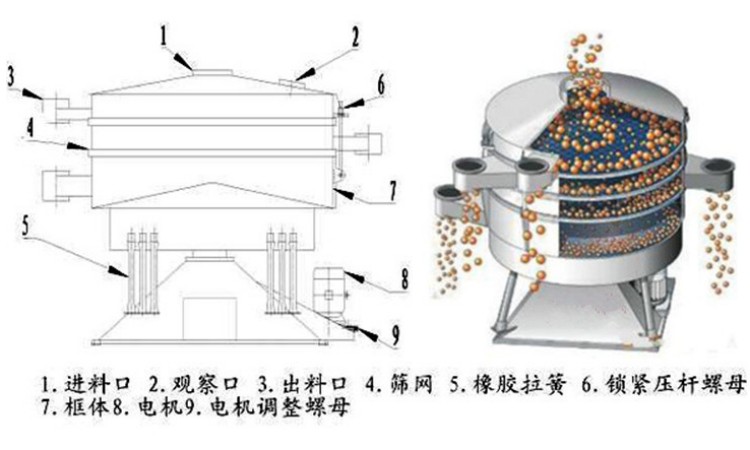

摇摆筛主要由振动电机、筛箱、筛网和支撑系统组成。振动电机安装在筛箱的一侧，通过其旋转产生的离心力驱动筛箱进行振动。筛箱内部装有一层或多层筛网，物料在筛箱内进行筛分。

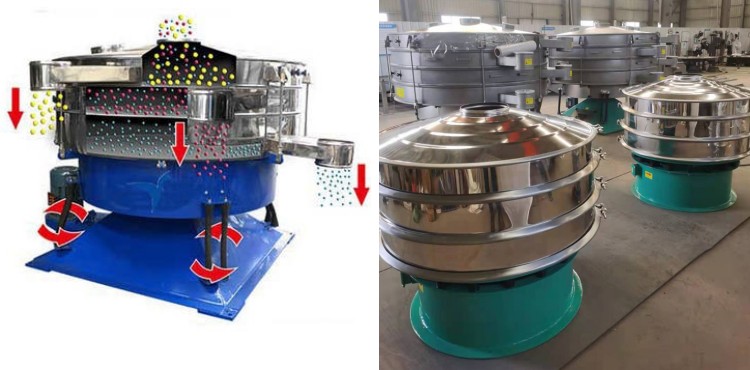

当振动电机启动时，转子开始旋转，产生离心力。离心力通过振动电机的底座传递到筛箱上，使筛箱产生振动。这种振动力会使筛箱相对于水平方向上下摆动，同时也会使筛箱相对于垂直方向前后摆动。这样的摆动运动可以使物料在筛面上产生相对运动。

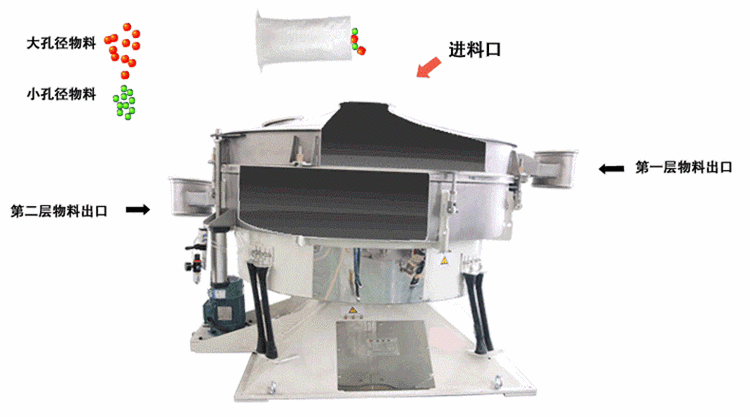

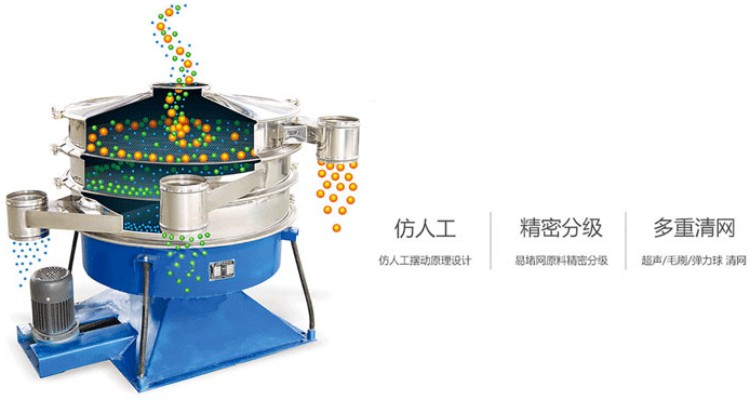

物料首先进入筛箱的上部，然后通过筛网逐渐向下移动。在振动的作用下，物料在筛网上产生滚动和滑动运动。较大的物料被阻挡在筛网上方，而较小的物料则通过筛网落入筛箱的下部。这样，物料根据其粒度大小被分离和分类。

筛箱的摆动频率和振幅可以通过调节振动电机的转速和角度来控制，以满足不同物料的筛分要求。较大的振幅和较高的转速可以增加物料在筛箱内的滚动和滑动，提高筛分效率。而较小的振幅和较低的转速适用于对物料进行细分和精细筛分。

在筛分过程中，筛网起到关键的作用。筛网的孔径大小决定了物料的筛分粒度。不同的筛网孔径可以用于不同粒度范围的物料筛分。筛网还可以根据需要更换，以适应不同物料的筛分要求。

摇摆筛的优点在于其简单的结构和可靠的工作原理。它适用于各种颗粒、粉末和液体物料的筛分工作。摇摆筛广泛应用于冶金、化工、矿山、建材、食品等行业，用于物料的分级、分离、筛选和除尘等工艺。
